在變頻器的故障維修過程中，有些故障是比較容易檢測和定位的，可以根據故障現象和故障代碼快速檢修。但是有些故障是由于電氣元件的老化和失效導致，這類故障往往比較隱蔽，其表現出的故障現象也并不明顯，甚至表現出來為偶發性故障，難以還原重現。
以一臺37kW變頻器為例，該變頻器故障現象為：運行當中出現隨機停機現象，可能幾天停機一次，也可能幾個小時停機一次，當停機后重新啟動時，接觸器噠噠跳動，有時會起動失敗，而且操作面板不顯示故障代碼。重復多次后，有時又能啟動成功，并運轉一段時間。
將變頻器從現場拆回，將控制板拆下，將熱繼電器的端子短接，以防進入熱保護狀態不能試機；將充電接觸器的觸點檢測端子短接，以防進入低電壓保護狀態不能試機，但是檢查下來找不到異常，所有功能都是好的。
又將控制板裝回機器，上電試機，起動時充電接觸器噠噠跳動，不能起動。拔掉12CN插頭散熱風扇的連線，為開關電源減輕負載后，情況大為好轉，起動成功率上升。
仔細觀察，起動過程中顯示面板的顯示亮度有所降低，因此判斷故障為開關電源帶負載能力差。

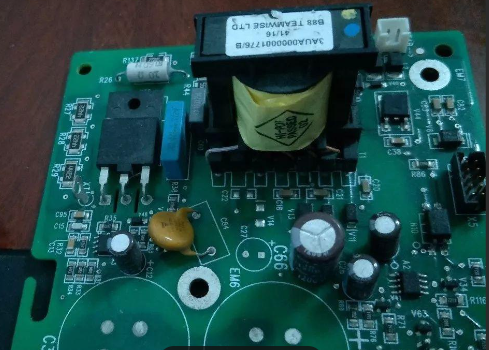

接下來拆下電源/驅動板，送入直流500V維修電源，單獨檢修開關電源電路。該變頻器開關電源電路為單端正激式隔離型開關穩壓電源。電路由分立元件組成，這種電路故障率較低。由開關管和分流控制管構成振蕩和穩壓電路的主干，外圍電路極其簡潔。
進一步檢測發現，開關電源的次級繞組及后續整流濾波電路，各路電源輸出空載時，輸出電壓為正常值。將各路電源輸出加接電阻性負載（如50歐5W電阻），電壓值略有降低；24V接入散熱風扇和繼電器負載后，5V降為 4.7V，此時屏顯及其它操作均正常。但若使變頻器進入啟動狀態，則出現繼電器噠噠跳動，間或出現“直流電壓低”、“CPU與操作面板通訊中斷”等故障代碼，使操作失敗。
測量中，當 5V降為 4.5V以下時，則變頻器馬上會從啟動狀態變?yōu)榇龣C(jī)狀態。但詳查各電源負載電路，均無異常。
因此分析：控制電源帶負載能力差的判斷是正確的。由于CPU對電源的要求比較苛刻，不低于4.7V時，尚能勉強工作；但當?shù)陀?.5V時，則被強制進入“待機狀態”；在4.7V到4.5V之間時，則檢測電路工作，CPU發出故障報警。
接下來，遍查開關電源的相關元器件，竟發現“無一損壞”！無奈之下，試將U1（KA431AZ）的基準電壓分壓電阻之一的R1（5101）并聯電阻試驗，其目的是改變分壓值而使輸出電壓上升。測輸出電壓略有上升，但帶載能力仍差。該機的開關管Q2為高反壓和高放大倍數的雙極型三極管（NPN功率管），型號為QM5HLL-24；Q1為分流控制管，電路對這兩只管子的參數有較嚴格的要求，市場上較難購到。再結合故障現象分析，可能為開關管Q2低效，如β值降低，使TC2儲能下降，電路帶載能力變差；也可能為Q1的工作偏移，對Q2基極電流分流能力過強，使電源帶載能力變差。
但手頭無原型號開關管，用戶催修甚急。試調整電路，將分流調整管的工作點下調，使之降低對Q2基極電流的分流作用，進而提升開關管Q2的導通能力，使TC2儲能增加。試將與電壓反饋光耦串接的電阻R6（330歐）串聯47歐電阻，以減小Q1的基極電流，進而降低其對Q2的分流能力，使電源的帶載能力有所增強。
上電試機，無論加載或啟動操作， 5V均穩定輸出5V，故障排除（此故障排除是采取了權宜之計，應急修復的措施，并未查出和更換故障元件，對故障進行根治）！ 故障推斷：
- 開關管Q2有老化現象，放大能力下降，Ic值偏低，開關變壓器儲能變小，而使電源帶載能力變差；
- 分流支路有特性偏移現象，使分流過大，開關管得不到良好驅動，從而使電源帶載能力差。第一種原因可能性大。
附記：以后該臺變頻器又因模塊損壞故障送修，手頭有QM5HLL-24管子，故換掉開關管Q2，將串接47Ω電阻解除，恢復原電路后，開關電源工作正常。說明該機器開關電源電路帶載能力差的故障原因，確系Q2開關管低效所致。
