很多變頻器的輸入端安裝電抗器，一方面是為了減小諧波電流發射，另一方面可以提高變頻器抗浪涌干擾的特性。
變頻器的整流電路相當于一個諧波電壓源。我們知道，電壓源當負載阻抗大時，輸出電流會小。因此，在變頻器的電源輸入端安裝電抗器能夠減小諧波電流的發射。
在變頻器的電源輸入端安裝電抗器雖然能夠有效抑制變頻器的諧波電流，但是還達不到任何諧波標準限制的要求。
電抗器對變頻器的諧波電流的抑制程度與電抗器的電抗率有關。電抗器的電抗率就是電抗器上流過額定電流時，電抗器上的電壓降與額定電壓比值。例如，一個額定電壓為380V(有效值)，額定工作電流為100A，電抗率為5%的電抗器，意味著：如果電抗器上流過100A電流，它上面的電壓降為380x0.05 = 19V(有效值)。
變頻器前安裝電抗器后的諧波電流如表1所示。表1中還給出了GB17625標準的限制值，從表中可知，使用電抗器不能滿足GB17625標準的要求。使用電抗器能獲得的最好效果是THID<35%，要獲得更好的效果，就要使用諧波濾波器。

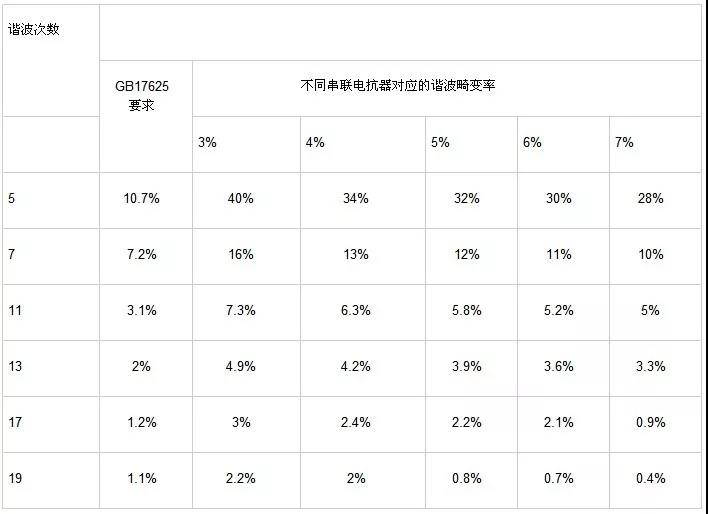

表1 變頻器前安裝不同電抗器時的諧波電流
近年來，隨著變頻器的廣泛應用，變頻器配套諧波濾波器也達到了很大發展，很多變頻器廠商和濾波器廠商開發了性能良好諧波濾波器。表2是一臺離心式風機的控制柜(內含變頻器)安裝了諧波濾波器后的諧波測試結果。從表2可知，安裝濾波器后，完全能夠滿足GB17625標準的要求。

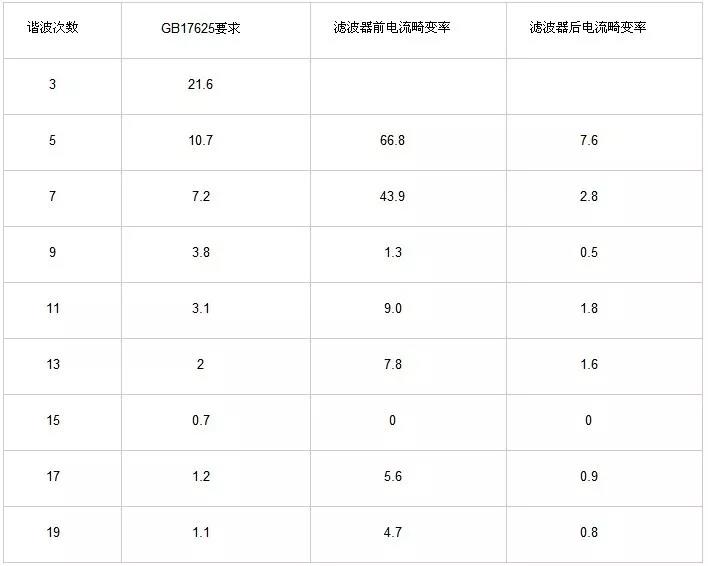

表2：22kW離心風機控制柜的濾波效果
